  易冲半导体成立于2016年,是一家高速发展的高性能模拟及混合信号集成电路芯片设计公司。公司拥有一支高质量的管理研发团队,团队核心成员均为业内资深专家。易冲半导体正广泛布局从220V电源到电池的全链路产品,包括无线充电芯片、快充协议芯片、AC/DC芯片、线缆芯片、USB端口保护芯片、开关充电芯片、电荷泵以及相关电源管理芯片、车载及工业电源芯片等,并广泛应用于智能手机/穿戴、个人电脑、车载电子、智能家居等行业。

  充电头网在整理历年拆解案例时,发现易冲多款无线充电芯片、PD控制芯片、降压芯片、协议芯片、E-Marker芯片、MCU芯片进入三星、华为、OPPO、奇瑞等多家知名大厂供应链,下面小编将为您详解介绍这些获多家大厂青睐的易冲芯片。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图1)

  易冲半导体CPSQ8100是一颗高效率高集成度的无线W私有协议无线充电。芯片内部集成全桥驱动电路,Q值检测电路和调制解调电路,外围元件精简。芯片内部集成M0内核,符合AEC-Q100标准,支持私有快充协议。

  1、拆解报告:摩托罗拉50W立式无线、拆解报告:哈弗酷狗前装50W车载无线、拆解报告:CHERY奇瑞车载手机无线充电模块

  易冲CPSQ8841是一款高度集成的USB PD3.0协议芯片,为CPS8841的车规级版本,集成PPS快充,并支持UFCS融合快充和华为SCP快充等充电协议。芯片内部集成恒压恒流控制,支持I2C通信,3个GPIO引脚的加入,使用更加灵活。芯片符合AEC-Q100 Grade 2认证。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图2)

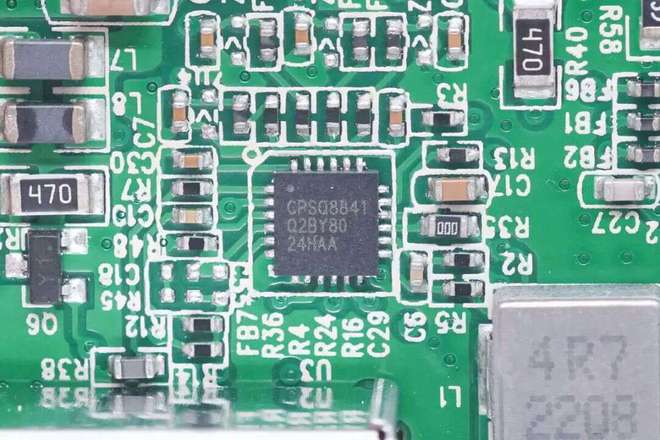

  CPSQ8841采用QFN4*4封装,输入电压范围3-22V,内部集成VCONN电源,可识别E-Marker线缆,支持可配置线缆阻抗补偿,内部集成NMOS驱动,可使用NMOS作为VBUS开关管。芯片内置可编程的过压,过流以及过热保护等,功能十分全面。

  易冲半导体CPS4019是一颗高效率单芯片无线W无线充电接收。芯片内部集成同步整流器和低压差稳压器,用于为系统设备和电池充电,为内置电池供电的设备提供良好的体验。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图3)

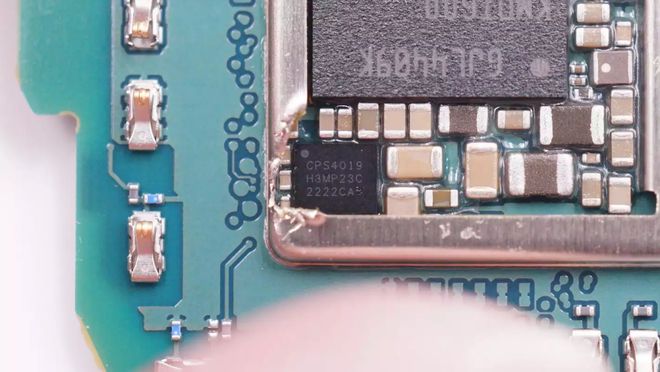

  CPS4019内部集成8051内核,内置16KB MTP存储器和2KB SRAM,支持高级功率管理和超低待机功耗,芯片具有I2C引脚和GPIO引脚,支持输出电压调节,内置12位ADC,用于输入输出全部参数采集。芯片内置整流器过压保护,LDO过流保护和过热保护,采用WLCSP-30封装。1、拆解报告:SAMSUNG三星Galaxy Watch5 LTE版 44mm

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图4)

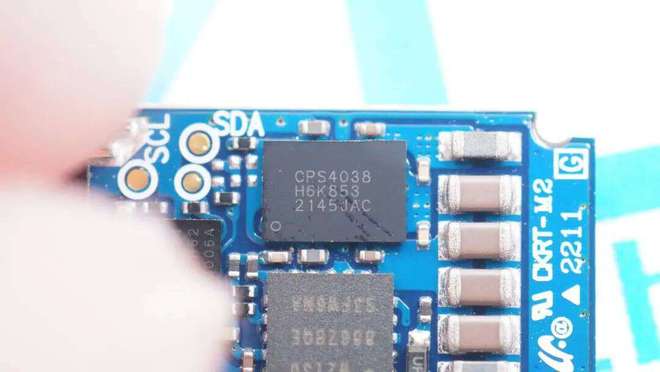

  易冲CPS4038是一颗支持40W无线W无线充电发射的高功率无线充电解决方案。芯片内置32位M0内核,具备24KB 存储器和8KB SRAM,满足私有定制协议,兼容WPC1.2.4协议,内置低导阻同步整流器及功率全桥,满足超小体积的高性能无线、拆解报告:三星Galaxy Watch5 Pro原装磁吸无线、拆解报告:SAMSUNG三星Galaxy Watch5 LTE版 44mm

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图5)

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图6)

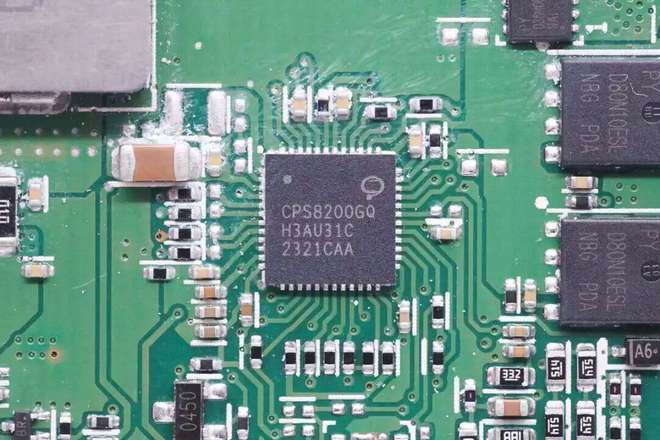

  易冲半导体CPS8200是一款高集成度高效率的无线充电发射芯片,芯片内部集成 32 位处理器,内置64+2KB MTP,32KB ROM 和 2KB SRAM,其中 MTP 支持读写保护,支持通过 CC 引脚和 DPDN 数据线编程。

  芯片具有两个 I2C 接口,具有两个 UART 接口。芯片支持快充取电,适配Qi2无线充电,集成多项安全保护功能,待机功耗极低。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图7)

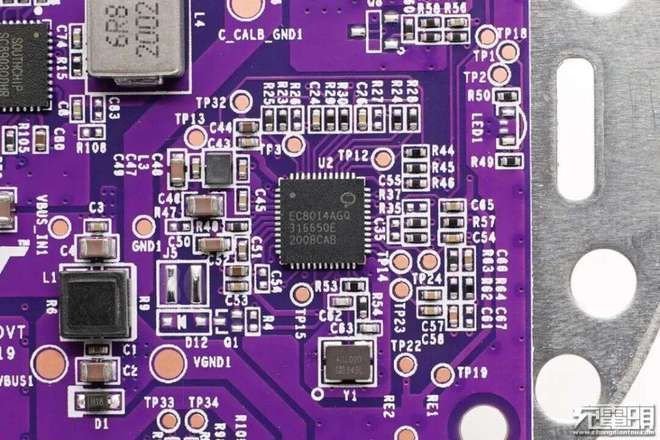

  易冲半导体EC8014A是一款高效,符合Qi标准的高集成SoC无线充电发送器IC,功率高达15W,搭载定频调压电源模式。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图8)

  这款芯片集成了功率控制器、微控制器、稳压器、异物检测(FOD)、全桥驱动器以及片上电压和电流解调。EC8014A集成了一个全桥驱动器。提供过流和过温的内部保护功能。

  易冲CPS8852是一颗强大的32位ARM内核高性能PD控制芯片,性能强劲,集成8k SRAM和48KB的Flash,芯片支持PD和传统快充取电功能,可满足多口无线充电器中电压申请需求。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图9)

  此外,易冲CPS8852还能通过I2C和CC线进行固件更新,具备多种保护功能,适合移动电源及无线、拆解报告:mophie磁吸折叠三合一无线充电器

  易冲CPS5333是一颗内部集成开关管的降压转换器。输入支持4.5-30V电压,最大输出电流为3A,支持99%占空比。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图10)

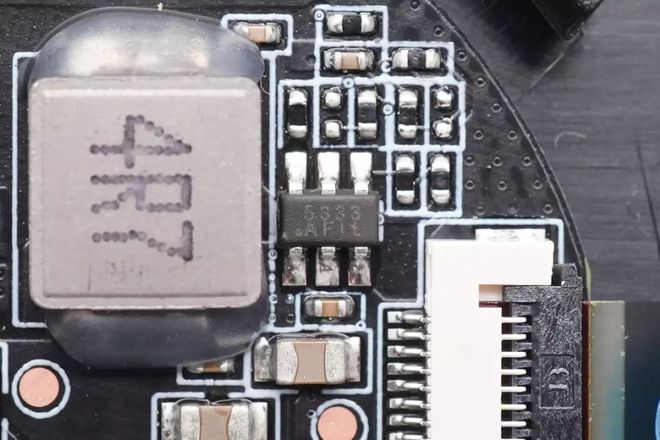

  CPS5333具有EN引脚用于开关控制,开关频率固定为750kHz,具备短路保护功能,输出过电流,欠压保护和过热关断保护,在轻载下采用PFM工作模式以可降低功耗。1、能充苹果全家桶,mophie三合一旗舰无线、拆解报告:mophie磁吸折叠三合一无线充电器

  易冲CPS8841是一款高度集成的USB PD3.0协议芯片,集成PPS快充,并支持UFCS融合快充和华为SCP快充等充电协议。芯片内部集成恒压恒流控制,支持I2C通信,3个GPIO引脚的加入,使用更加灵活。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图11)

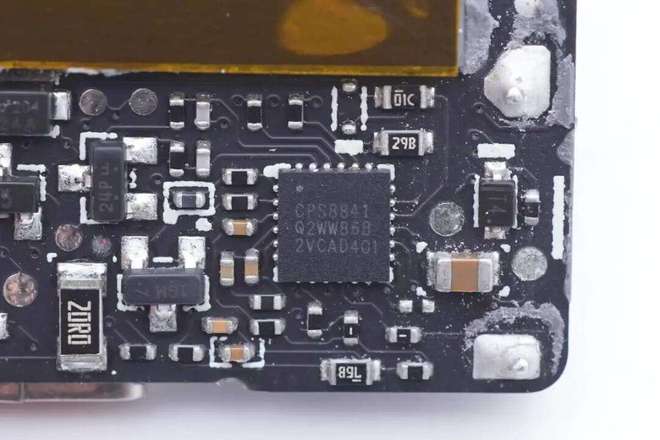

  CPS8841采用QFN4x4封装,输入电压范围3-22V,易冲 CPS8841 集成VCONN电源,可识别E-Marker线缆,支持可配置线缆阻抗补偿,内部集成NMOS驱动,可使用NMOS作为VBUS开关管。芯片内置可编程的过压,过流以及过热保护等,功能十分全面。

  易冲CPS8842B易冲CPS8842B是一颗高度集成的协议芯片,支持QC2.0和QC3.0快充,支持华为SCP快充和UFCS融合快充。芯片内部集成恒压恒流控制,内部集成稳压器,支持3.05-16V供电电压,内部集成低侧电流检测,具备可编程的过压,欠压,过电流和过热保护。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图12)

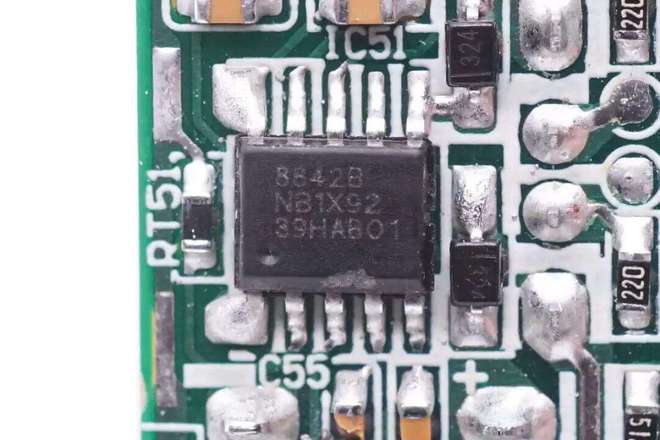

  易冲CPS8842B采用SSOP10L封装,支持快充适配器车充应用。在芯片左侧焊接一颗热敏电阻,用于检测充电器内部温度,进行过热保护。

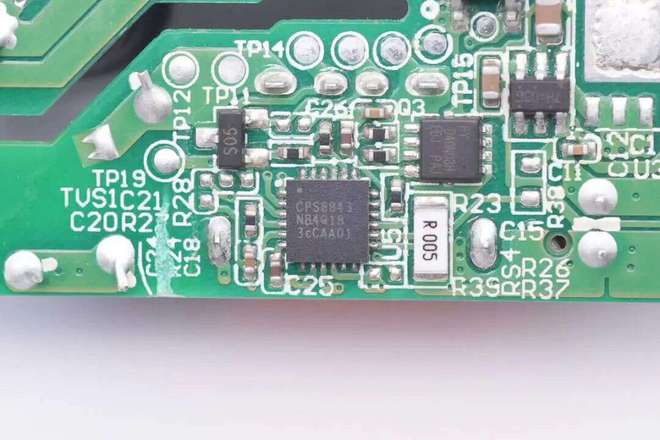

  易冲CPS8843支持PPS快充和UFCS快充,支持SCP等充电协议,芯片内部集成恒压环路和恒流环路,害具备可编程的电压基准,满足UFCS和PD快充规范。CPS8843具备I2C接口和GPIO接口。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图13)

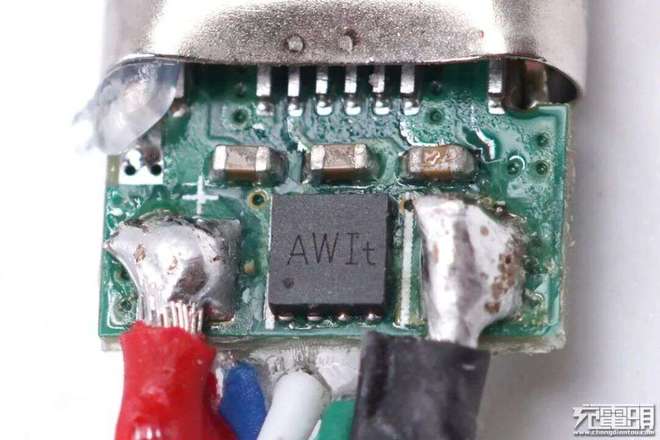

  丝印AWIt的E-marker芯片为易冲CPS8820,是一颗用于USB TYPE-C无源线缆的电子标签芯片,该芯片具有外围成本低,能满足线缆接口紧凑布局的特点。该芯片通过支持VDM Discover Identity 命令,具有标记线缆载流能力、数据传输性能、供应商信息等特性的能力。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图14)

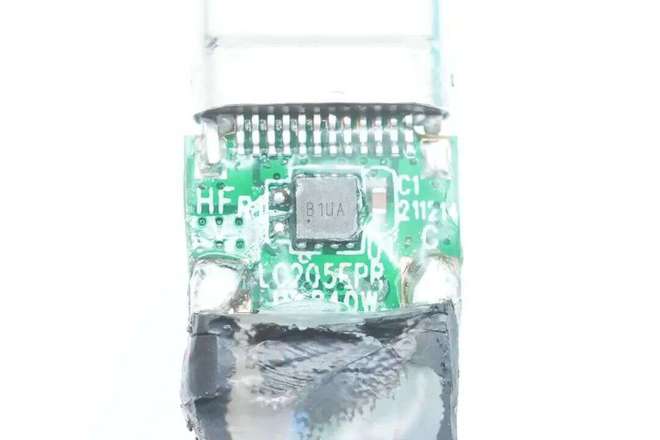

  1、拆解报告:小米65W氮化镓充电器原装100W CC快充数据线、拆解报告:努比亚红魔5G手机原装100W USB-C快充数据线UA的芯片实际型号为易冲CPS8821,是一颗用于USB-C被动线缆的E-Marker芯片,能够提供包括电流承载能力、数据传输能力、供应商信息等线缆信息。

  1、拆解报告:闪极240W抗拉编织数据线W USB-C快充数据线W USB-C编织数据线MCU

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图15)

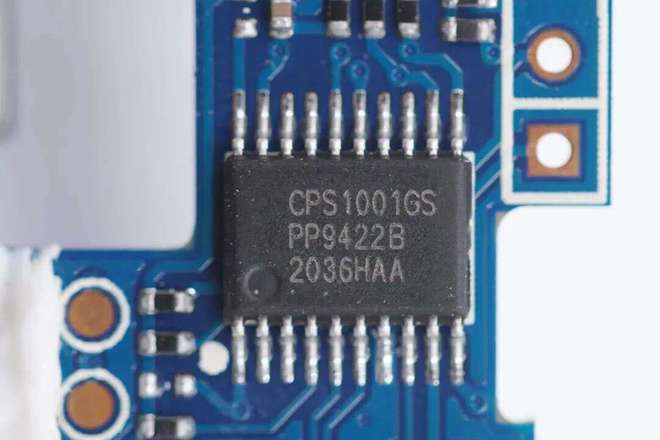

  易冲CPS1001GS集成了32位ARM M0内核,功耗低,引脚数少。这款芯片可以在宽工作电压范围(2.5V-5.5V)内工作,内置32K的嵌入式闪存和4K的SRAM。

小芯片大能量易冲半导体高效电源芯片历年拆解案例汇总(图16)

  随着智能设备和电子产品的普及,高性能、高可靠性的电源芯片需求正在迅速增长。未来易冲还将进一步加大研发投入,开发更多小型化、智能化的电源芯片解决方案来满足市场日益增长的需求。
